ΝΕΑ ΣΤΟ KAN SET

συστήματα επιφανείας

υπολογισμός της προκύπτουσας ψυκτικής ισχύος της εγκατάστασης.

Στην τελευταία έκδοση του KAN SET, έχει εισαχθεί η δυνατότητα σχεδιασμού συστημάτων επιφανείας – ένα σύστημα οροφής και ένα σύστημα τοίχου. Προστέθηκε επίσης μια λειτουργία για τον υπολογισμό της προκύπτουσας ψυκτικής ικανότητας μιας εγκατάστασης.

Πριν από την έναρξη της σχεδίασης ενός συστήματος επιφανείας, ο χρήστης θα πρέπει να δηλώσει τις παραμέτρους που σχετίζονται με την κατασκευή της επιφάνειας θέρμανσης/ψύξης. Οι πληροφορίες που αφορούν την κατασκευή αντιγράφονται αυτόματα από το σχέδιο – γεγονός που μειώνει σημαντικά τον χρόνο εισαγωγής δεδομένων.

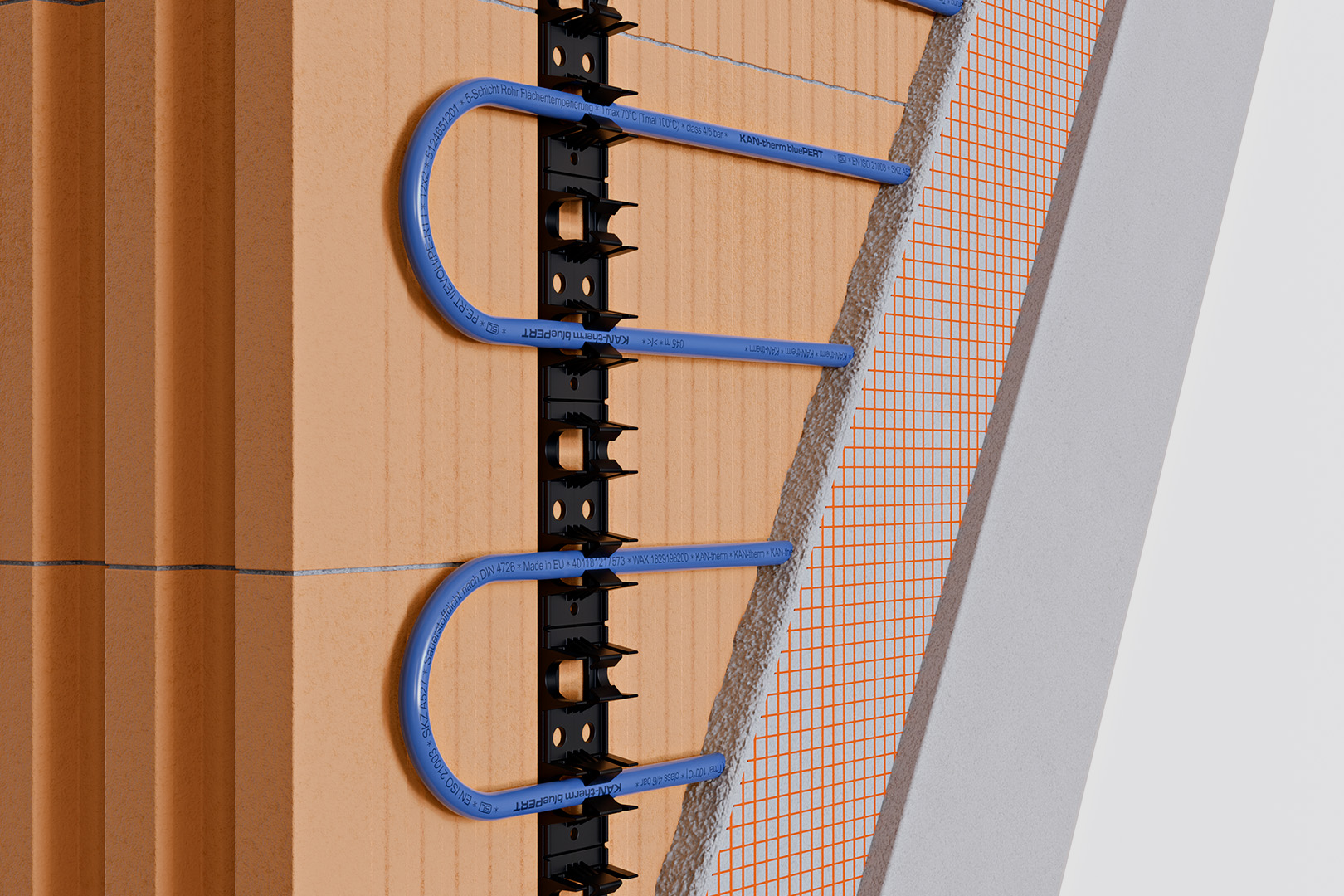

Κατά το σχεδιασμό ενός συστήματος τοίχου, έχουμε δύο επιλογές για την εισαγωγή δεκτών – μπορούμε να εισαγάγουμε ένα απλοποιημένο γραφικό σύμβολο του θερμαντικού σώματος στο σχέδιο ή να εισαγάγουμε το λεγόμενο σύμβολο σχεδίασης στον τοίχο και στη συνέχεια να επεξεργαστούμε αυτόν τον τοίχο και να σχεδιάσουμε το σχήμα του θερμαντικού σώματος. Η δεύτερη επιλογή ισχύει μόνο για τη σχεδίαση κάτοψης.

Κατά το σχεδιασμό ενός συστήματος οροφής, είναι απαραίτητο να αλλάξετε την προβολή από κάτοψη δαπέδου σε προβολή οροφής. Σε αυτό το επίπεδο, μπορούμε να σχεδιάσουμε την περιοχή θέρμανσης οροφής. Είναι απαραίτητο να εισαγάγετε κάθετους σωλήνες διανομής – τόσο από την οροφή όσο και από το επίπεδο του δαπέδου. Έτσι συνδέουμε τις εγκαταστάσεις με την πηγή. Αυτό είναι απαραίτητο σε

Εάν σχεδιάσουμε την εγκατάσταση κεντρικής θέρμανσης σύμφωνα με το σχέδιο, το πρόγραμμα δημιουργεί αυτόματα μια τρισδιάστατη απεικόνιση, η οποία μας επιτρέπει να ελέγξουμε με ακρίβεια εάν όλα τα εξαρτήματα έχουν συνδεθεί, εάν οι δέκτες είναι στο σωστό επίπεδο ή εάν υπάρχουν διενέξεις μεταξύ των καλωδίων.

Τόσο τα συστήματα οροφής όσο και τα συστήματα τοίχου μπορούν να σχεδιαστούν τόσο σε σχέδιο όσο και σε κάτοψη.

Μια νέα λειτουργία που έχει υλοποιηθεί στο KAN SET είναι ο υπολογισμός της προκύπτουσας ψυκτικής ισχύος της εγκατάστασης. Μετά τη σχεδίαση μιας εγκατάσταση επιφανείας για παραμέτρους θέρμανσης, το πρόγραμμα καθορίζει την προκύπτουσα ψυκτική ισχύ σε περίπτωση μετάβασης σε λειτουργία ψύξης. Αυτός ο υπολογισμός θα εκτελεστεί αν η υπομονάδα κεντρικής ψύξης (CC) είναι ενεργοποιημένη στα βασικά δεδομένα Η ρύθμιση ρυθμού ροής του ψυκτικού μέσου για τη λειτουργία ψύξης θεωρείται ότι ισχύει για το σύστημα θέρμανσης.

Μόλις γίνουν οι υπολογισμοί, οι δηλώσεις που προκύπτουν μπορούν να αναγνωστούν τόσο στο σχέδιο – π.χ. σε μια ετικέτα πίνακα συνδεδεμένη με την πολλαπλή όσο και από τα γενικά αποτελέσματα του πίνακα.
